URUTAN KABEL FRONT PANEL

Pengertian dan Fungsi Kabel Front Panel

Front panel adalah sekumpulan kabel yang menghubungkan antara tombol pada reset dan power dengan lampu LED yang terdapat pada casing depan motherboard di dalam CPU.

    - Kabel HDD LED berfungsi sebagai kabel yang menyalakan lampu pada Hard Disk Drive saat

      beroperasi.

    - Kabel Reset SW berfungsi sebagai kabel yang menghubungkan dengan tombol restart pada casing.

    - Kabel Power SW berfungsi sebagai kabel yang menghubungkan tombol power di casing.

    - Kabel USB berfungsi sebagai kabel yang menghubungkan lalu lintas data dari port USB pada

      komputer.

    - Kabel Speaker berfungsi sebagai kabel yang menghubungkan audio komputer pada sebuah alat

      sound.

    - Kabel Power LED berfungsi sebagai kabel yang menghidupkan lampu power pada komputer.

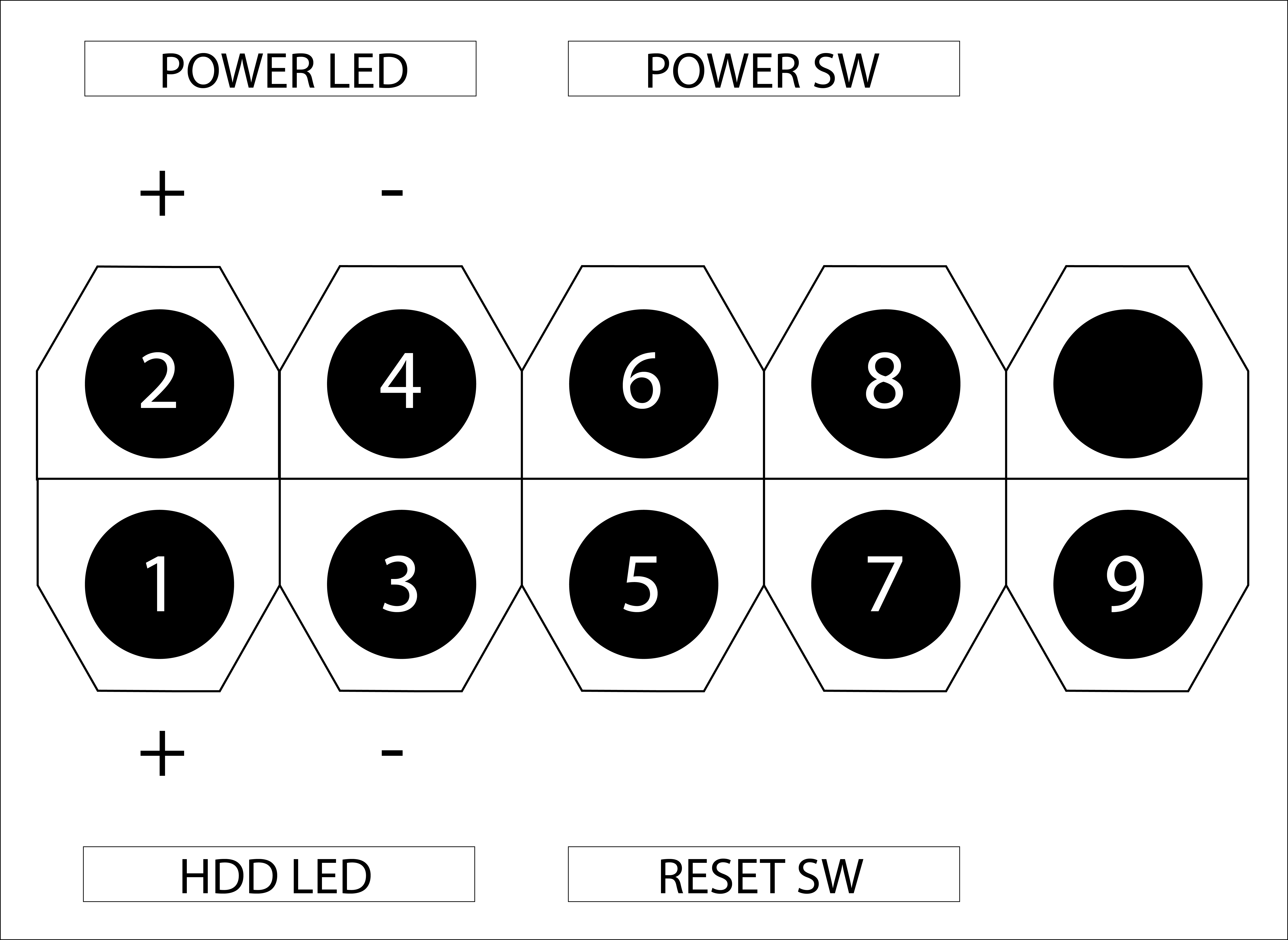

- Pada pin 1 dan 3 dipasang untuk HDD LED.

- Pada pin 2 dan 4 dipasang untuk Power LED.

- Pada pin 5 dan 7 dipasang untuk Reset SW.

- Pada pin 6 dan 8 dipasang untuk Power SW.

- Pada pin 9 dan 10 dibiarkan kosong saja.
